L'essentiel à retenir sur les faisceaux électriques
Un faisceau électrique est l'ensemble de câbles regroupés et protégés qui distribue l'électricité entre la batterie et tous les équipements de votre voiture : c'est le système nerveux du véhicule.
- Un faisceau regroupe des câbles en cuivre isolés, protégés par une gaine et reliés par des connecteurs multibroches pour assurer sécurité et compacité.
- Il existe plusieurs types selon la zone : faisceau moteur (très exposé à la chaleur), habitacle (plus fiable), et faisceau d'attelage 7 ou 13 broches pour tracter remorque ou caravane.
- Les pannes classiques : équipements intermittents, voyants moteur inexplicables, odeur de plastique brûlé. Budget de remplacement : 80 à 800 euros selon la zone, à confier à un professionnel.
- Les véhicules électriques et hybrides imposent désormais des faisceaux haute tension avec gaines oranges renforcées, marquant une évolution majeure du secteur.
Vous découvrirez dans ce guide complet comment ces systèmes fonctionnent réellement, comment diagnostiquer une panne et quel budget prévoir pour les réparations.
Qu'est-ce qu'un faisceau électrique exactement ?
Un faisceau électrique est un ensemble de câbles regroupés et protégés qui transporte l'électricité et les signaux entre les différents équipements d'un véhicule. C'est en quelque sorte le système nerveux de votre voiture : sans lui, ni le moteur, ni les phares, ni le tableau de bord ne pourraient fonctionner.
Concrètement, quand j'ouvre le capot d'une voiture pour un diagnostic, je vois toujours ces gros tuyaux noirs qui courent partout, fixés le long du châssis, autour du bloc moteur, sous le tableau de bord. Ce sont les faisceaux. Chacun regroupe parfois plusieurs dizaines de fils électriques différents, tous soigneusement isolés les uns des autres.
De quoi est composé un faisceau électrique ?

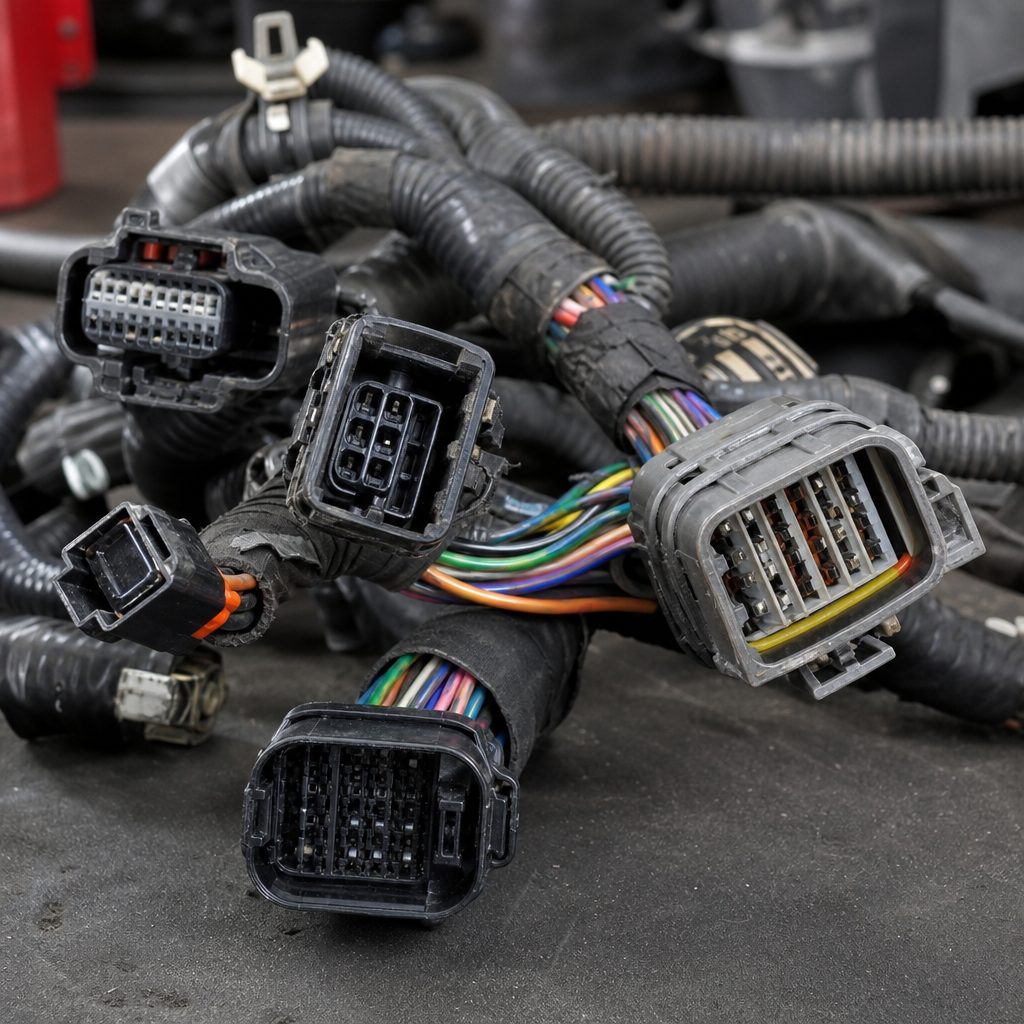

La structure d'un faisceau n'a rien de mystérieux une fois qu'on l'a démonté une fois en atelier. On y trouve trois éléments indissociables :
- Les câbles conducteurs, généralement en cuivre, qui font circuler le courant électrique ou les signaux numériques.
- La gaine isolante, souvent en PVC ou en matériau thermorésistant, qui protège les fils de la chaleur du moteur, de l'humidité et des frottements contre la carrosserie.
- Les connecteurs, ces petites prises multibroches qui permettent de brancher le faisceau sur chaque équipement (calculateur, phare, capteur, moteur électrique de lève-vitre...).
Sur un véhicule moderne, on ne compte pas un seul faisceau mais plusieurs, chacun dédié à une zone précise : le faisceau moteur, le faisceau habitacle, le faisceau de porte, ou encore le faisceau arrière qui alimente les feux et le coffre.
Comment fonctionne un faisceau électrique dans une voiture ?
Le faisceau électrique ne produit aucune énergie, il se contente de la distribuer. Il relie la batterie, l'alternateur et les calculateurs à chaque équipement électrique du véhicule, en faisant circuler à la fois du courant de puissance (pour alimenter) et des signaux numériques (pour communiquer).
Pourquoi regrouper les fils plutôt que les laisser séparés ?
Imaginez une voiture moderne sans faisceau organisé : ce serait des centaines de fils qui se baladent librement dans l'habitacle et le compartiment moteur. Le regroupement en faisceau apporte trois bénéfices concrets que je constate tous les jours en atelier :
- Une protection mécanique renforcée contre les vibrations, les frottements et les projections d'eau ou d'huile.
- Un gain de place considérable, essentiel quand on sait à quel point le compartiment moteur est déjà surchargé sur les motorisations récentes.
- Une maintenance facilitée : un faisceau bien identifié avec ses codes couleur se répare ou se remplace bien plus vite qu'un fil isolé perdu dans le moteur.
Sur les véhicules les plus récents, notamment les hybrides et les électriques, le faisceau ne se contente plus de transporter du courant classique. Il doit aussi supporter des tensions bien plus élevées (parfois plusieurs centaines de volts sur la partie haute tension), ce qui impose des gaines spécifiques, souvent oranges pour signaler le danger électrique aux techniciens.
Quels sont les différents types de faisceaux électriques automobiles ?
Il existe plusieurs familles de faisceaux électriques selon leur emplacement et leur fonction : le faisceau moteur, le faisceau habitacle, le faisceau de carrosserie, et le fameux faisceau d'attelage utilisé pour tracter une remorque ou une caravane. Chacun répond à un besoin bien précis.
Le faisceau d'attelage 7 broches ou 13 broches, quelle différence ?
C'est LA question qu'on me pose le plus souvent au comptoir quand un client vient équiper sa voiture pour tracter un attelage. Voici ce qu'il faut retenir :
| Type de faisceau | Nombre de fonctions | Usage typique |
|---|---|---|
| 7 broches | Feux de base (clignotants, stop, veilleuses) | Petites remorques, porte-vélos simples |
| 13 broches | Feux + alimentation électrique (frigo de caravane, feux de recul...) | Caravanes, remorques équipées, porte-vélos avec éclairage |
Le faisceau 13 broches est devenu la norme sur la quasi-totalité des véhicules neufs vendus en France depuis plusieurs années, car il offre bien plus de possibilités. Attention cependant : un faisceau mal installé ou non adapté au véhicule peut provoquer des pannes électriques en cascade, allant du voyant moteur qui s'allume à des dysfonctionnements sur le régulateur de vitesse. Je déconseille fortement le montage low-cost fait à l'arrache sans passer par un vrai spécialiste comme Brink ou un équivalent homologué.
Faisceau moteur, faisceau habitacle : à quoi correspondent-ils ?
Le faisceau moteur alimente tout ce qui touche à la gestion du bloc : injecteurs, capteurs de température, sonde lambda, bobines d'allumage. C'est celui qui subit le plus de contraintes thermiques, et c'est souvent lui qui se dégrade en premier sur les véhicules qui dépassent les 150 000 kilomètres.
Le faisceau habitacle, lui, s'occupe de tout ce qui concerne le confort et l'électronique embarquée : autoradio, commandes au volant, capteurs de pluie, vitres électriques. Il est généralement plus fiable, car mieux protégé des agressions extérieures, même si un défaut peut parfois expliquer pourquoi des vitres s'ouvrent seules sans intervention du conducteur.
À quoi sert un faisceau électrique au-delà de l'automobile ?
Le principe du faisceau électrique ne se limite pas aux voitures. On le retrouve dans l'aéronautique, l'industrie et l'électronique grand public, partout où il faut acheminer de l'électricité de manière fiable et compacte dans un espace contraint.
Quels secteurs utilisent des faisceaux électriques ?
Dans l'aviation par exemple, les faisceaux électriques doivent résister à des écarts de température extrêmes et à des normes de sécurité draconiennes, bien plus strictes que dans l'automobile. Dans l'électroménager ou l'électronique, on parle plutôt de câblage interne, mais la logique reste identique : regrouper, protéger, connecter.
Dans le secteur automobile, des fabricants B2B spécialisés comme Genaris conçoivent des faisceaux sur mesure pour les constructeurs, en tenant compte des contraintes précises de chaque modèle : longueur exacte, nombre de connecteurs, résistance thermique adaptée à l'emplacement dans le véhicule. C'est un travail de précision où chaque centimètre de câble est calculé, car un faisceau trop long ou trop court peut compromettre tout le montage en usine.
Faisceau électrique en panne ? Les signes qui doivent vous alerter et le budget à prévoir
Un faisceau électrique, c'est un peu comme le système sanguin de votre véhicule : on ne s'en préoccupe jamais... jusqu'au jour où quelque chose ne circule plus correctement. Et croyez-moi, en 15 ans d'atelier, j'ai vu défiler des tableaux de bord qui clignotent comme un sapin de Noël, des vitres électriques capricieuses ou des voyants moteur allumés sans raison apparente, alors que la vraie coupable était une simple gaine de faisceau rongée par l'humidité ou frottée jusqu'à l'usure contre un support métallique.
Les symptômes classiques d'un faisceau défaillant : des équipements électriques qui fonctionnent de manière intermittente (les vitres qui montent puis s'arrêtent), des odeurs de plastique brûlé (signe de court-circuit, à traiter en urgence), ou un démarreur capricieux malgré une batterie neuve. Dans ce cas, ne tardez jamais : un faisceau qui chauffe peut littéralement déclencher un départ de feu.
Côté budget, tout dépend de la zone concernée. Remplacer un simple faisceau d'attelage 13 broches coûte entre 80 et 200 euros en pièce, pose comprise chez un installateur sérieux. En revanche, un faisceau moteur complet sur un véhicule récent peut grimper à 400, voire 800 euros, main d'œuvre incluse, car le démontage du bloc moteur ou du tableau de bord est parfois nécessaire pour y accéder. À moins d'avoir un vrai bagage en électricité automobile et un multimètre digne de ce nom, je vous conseille sincèrement de laisser cette réparation à un professionnel : une erreur de branchement sur un faisceau haute tension d'hybride peut être dangereuse, voire mortelle.
Retenez simplement ceci : entretenir et surveiller vos faisceaux électriques, c'est garantir la fiabilité de tout votre véhicule sur le long terme. Un petit contrôle visuel régulier des gaines vous évitera bien des mauvaises surprises et des factures salées.
Foire Aux Questions
Quel est le coût de remplacement d'un faisceau électrique ?
Le prix varie fortement selon le type de faisceau concerné. Comptez 80 à 200 euros pour un faisceau d'attelage posé par un professionnel, et jusqu'à 800 euros pour un faisceau moteur complet sur un véhicule récent, main d'œuvre comprise, en raison de la complexité du démontage nécessaire.
Comment savoir si un faisceau électrique est défaillant ?
Plusieurs signes trahissent une panne : équipements électriques intermittents, voyants qui s'allument sans raison, odeur de plastique brûlé ou démarrage difficile. Ces symptômes apparaissent souvent après un frottement prolongé de la gaine contre le châssis ou une infiltration d'humidité dans les connecteurs.
Qui fabrique les faisceaux électriques automobiles ?
Des équipementiers spécialisés comme Genaris conçoivent des faisceaux sur mesure pour les constructeurs, en respectant des contraintes précises de longueur, de résistance thermique et de nombre de connecteurs. Pour les attelages, des marques comme Brink dominent le marché grâce à leur homologation et leur fiabilité reconnue.
Quelles sont les innovations récentes concernant le faisceau électrique ?
Les véhicules électriques et hybrides imposent désormais des faisceaux à haute tension, isolés par des gaines oranges spécifiques pour signaler le danger. Les constructeurs travaillent aussi sur des architectures allégées, avec moins de câblage physique grâce à la centralisation des données, un vrai gain de poids pour chaque faisceau électrique embarqué.
